大盾構總部基地多聯機空調節能系統正式上線
時間: 2025-10-15瀏覽次數：
大型工程企業總部因功能分區復雜（辦公區、會議中心、實驗室、展廳、地下車庫等）、建筑結構特殊（層高較高、跨樓層多、部分區域布線受限），其多聯機空調管理面臨更嚴峻的挑
在 “碳達峰、碳中和” 戰略向企業運營深度滲透的當下，大型企業總部作為高能耗公共建筑的重要組成，其空調系統的節能管理已成為實現低碳目標的關鍵環節。據《中國企業綠色運營報告 2024》顯示，企業總部建筑中，空調能耗占總能耗的 55%-70%，其中25%-35% 的能耗源于管理失控 —— 多聯機系統分區分散導致的空轉、人工巡查效率低下引發的漏管、場地限制造成的管控盲區，這些問題不僅推高企業運營成本，更與綠色辦公的發展趨勢相悖。
大型工程企業總部因功能分區復雜（辦公區、會議中心、實驗室、展廳、地下車庫等）、建筑結構特殊（層高較高、跨樓層多、部分區域布線受限），其多聯機空調管理面臨更嚴峻的挑戰：傳統 “人工逐區巡查 + 本地開關控制” 模式，既無法覆蓋所有區域，又難以應對場地限制帶來的布線難題，導致空調系統長期處于 “低效運行、能耗不明” 的狀態。
廣州派谷電子科技有限公司深耕工業與商業場景智能控制領域十余年，針對大型企業總部多聯機空調管理的 “場地限制” 與 “集中管控” 雙重需求，推出多聯機空調節能集中控制器 MCUC，創新采用 “485 有線通訊 + 4G 空調智能網關” 的混合組網方案 —— 既利用 485 通訊的穩定性解決跨區域集中控制問題，又通過 4G 空調智能網關突破場地布線限制，最終實現所有空調設備接入智能云平臺的統一管控。截至 2024 年，該方案已在全國 200 余家大型企業總部落地，平均節能率達 32%-40%，為復雜場地條件下的多聯機空調智能改造提供了可復制的范本。本文以大盾構總部的應用案例為核心，詳解該方案如何破解場地限制，實現空調系統的節能化、數字化管理。
一、項目背景：大盾構總部的空調管理痛點與場地挑戰
1. 大盾構總部建筑與空調系統概況
大盾構總部位于江蘇省會城市，是國內專注于盾構隧道工程技術研發與應用的大型企業，其總部辦公大樓總建筑面積約 2.8 萬㎡，共 12 層（地上 10 層、地下 2 層），功能分區涵蓋：
• 核心辦公區（3-8 層）：分為研發部、工程部、行政部等 12 個部門，每個部門采用獨立辦公單元，配備多聯機室內機；
• 公共功能區（1-2 層、9 層）：包括大堂展廳、多功能會議中心（可容納 200 人）、員工餐廳、實驗室（用于盾構設備零部件檢測）；
• 輔助區域（地下 1-2 層）：地下車庫、設備機房、倉庫，部分區域配備多聯機用于通風降溫。
整個建筑采用多聯機空調系統，室內機分布于各功能分區，室外機集中部署于樓頂與地下機房。改造前，空調控制依賴 “本地遙控器 + 人工巡查”，既無統一管理平臺，也缺乏能耗統計與節能調控手段。
2. 改造前的四大核心痛點
（1）管理效率極低，人工成本高企
由于空調設備分散在 12 層建筑的不同區域，行政部需安排 3 名后勤人員每天分 3 次（早 8:00、午 12:30、晚 18:30）逐區巡查空調狀態：
• 辦公區需逐間檢查辦公室空調是否關閉，3-8 層共 120 余個辦公單元，一圈巡查需 1.5 小時；
• 會議中心、展廳等大空間需現場確認空調是否按需開啟，若會議取消或展廳無人，易出現空轉；
• 實驗室因設備運行需恒溫，需頻繁調整空調參數，后勤人員每天需往返 4-5 次，耗時耗力。
據統計，后勤團隊每月在空調管理上的耗時超 180 小時，人工成本占行政費用的 15%。
（2）能耗不透明，浪費現象嚴重
由于缺乏統一的能耗統計工具，大盾構總部無法掌握各區域空調的實際能耗：
• 部分員工下班后忘記關閉空調，導致辦公區空調空轉至次日早晨，尤其周五下班后，空轉時長可達 48 小時；
• 會議中心結束后，空調常因無人關閉持續運行，單次空轉時長可達 3-5 小時；
• 各部門自主調節溫度，部分區域?yàn)樽非笫孢m將溫度調至 18℃（夏季）或 26℃（冬季），遠超國家推薦的 26℃（夏季）、20℃（冬季）標準，造成額外能耗浪費。
改造前，總部每月空調能耗占總能耗的 62%，但無法定位具體浪費區域，節能改造無從下手。
（3）場地限制導致傳統管控方案失效
大盾構總部建筑因建設時間較早，存在兩大場地限制，導致傳統 “有線聯網 + 本地服務器” 的集中控制方案無法實施：
• 布線困難：辦公區、實驗室的墻體為鋼筋混凝土結構，二次開槽布線易破壞建筑結構；部分區域（如展廳、會議中心）采用懸浮吊頂，內部管線密集，無法新增網線；
• 網絡覆蓋盲區：地下車庫、倉庫區域無有線網絡覆蓋，且信號屏蔽嚴重，傳統 WiFi 或以太網無法實現穩定聯網，若單獨部署有線網絡，改造成本高且工期長（預計需 30 天，影響正常辦公）。
（4）管控分散，缺乏統一調度
各區域空調獨立運行，無統一管控機制：
• 辦公區與公共區域的空調開啟 / 關閉時間不協同，如早晨辦公區開啟空調時，展廳已提前 1 小時開啟，造成能源浪費；
• 極端天氣（如夏季高溫、冬季寒潮）時，無法統一調整所有空調的運行模式，部分區域降溫 / 升溫不及時，影響員工辦公體驗；
• 空調故障需依賴員工反饋，后勤人員無法實時知曉故障情況，維修響應時間平均達 8 小時，影響空調正常使用。
二、解決方案：廣州派谷多聯機空調節能集中控制器 MCUC 系統的 “485+4G 空調智能網關” 架構與核心功能
針對大盾構總部的多聯機空調系統特點與場地限制，廣州派谷團隊經過現場勘測與方案論證，最終確定以多聯機空調節能集中控制器 MCUC為核心，搭配 “485 通訊總線 + 4G 空調智能網關” 的混合組網方案，構建 “本地集中控制 + 云端遠程管理” 的智能管控體系。方案整體架構分為四層：設備層（多聯機空調節能集中控制器 MCUC）、通訊層（485 總線 + 4G 空調智能網關）、平臺層（智能云平臺）、應用層（管理人員操作端）。

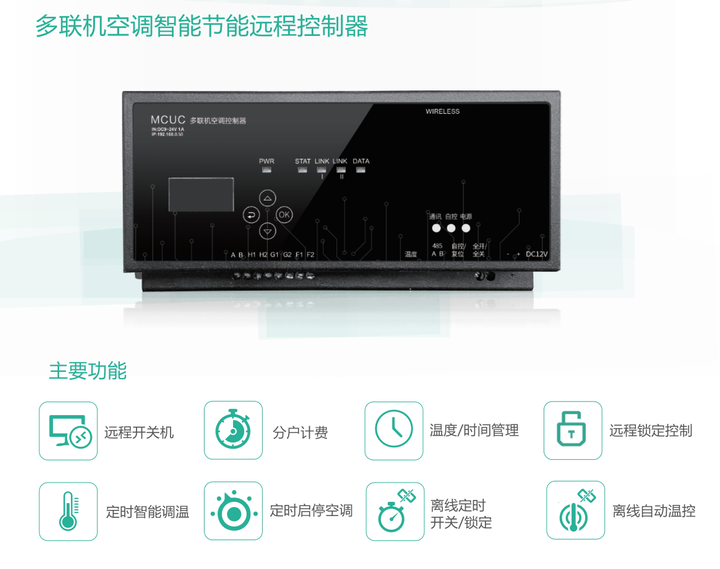

1. 核心設備：多聯機空調節能集中控制器 MCUC
廣州派谷多聯機空調節能集中控制器 MCUC 是專為多聯機空調設計的集中控制設備，具備 “精準適配、節能調控、穩定可靠” 三大優勢，也是整個方案的核心執行單元：
• 多聯機全兼容：支持市面上主流品牌的多聯機系統，無需更換原有空調設備，僅通過通訊線與多聯機室內機、室外機的控制接口對接，即可實現對空調運行狀態的采集與控制；
• 節能策略內置：預設 “人走關機”“定時啟停”“溫度鎖定” 等 6 種節能模式，可根據不同區域的使用場景自定義參數，從源頭減少空轉與過度能耗；
• 狀態采集全面：可實時采集空調的運行模式（制冷 / 制熱 / 送風）、設定溫度、室內溫度、運行狀態（開機 / 關機）、故障代碼等 12 項數據，為云端管控提供精準數據支撐；
• 工業級穩定性：采用工業級芯片與防護設計，工作溫度范圍為 - 30℃-70℃，可適應實驗室、地下車庫等特殊環境，平均無故障運行時間（MTBF）超 5 萬小時。

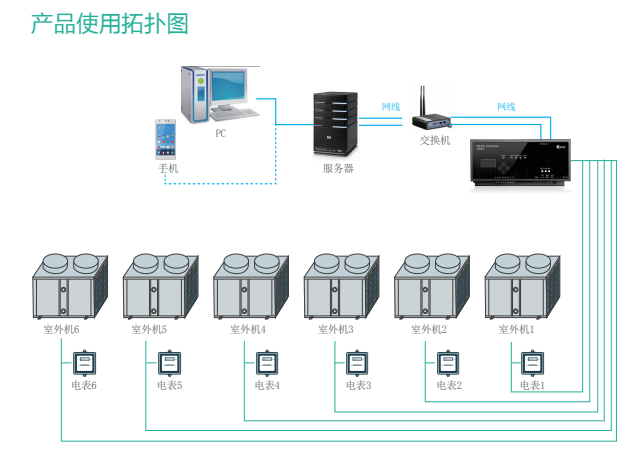

2. 通訊層：“485+4G 空調智能網關” 混合組網，破解場地限制
針對大盾構總部的布線難題與網絡盲區，廣州派谷創新采用 “485 有線通訊 + 4G 空調智能網關” 的混合組網方式，既保證通訊穩定性，又突破場地限制：
（1）485 有線通訊：解決跨區域集中控制
485 通訊是工業領域常用的有線通訊方式，具備 “傳輸距離遠、抗干擾強、布線成本低” 的優勢，完美適配大盾構總部的跨樓層管控需求：
• 傳輸距離適配：485 通訊的最大傳輸距離可達 1200 米，無需中繼器即可覆蓋大盾構總部 12 層建筑（垂直高度約 40 米，水平距離約 80 米），滿足從地下 2 層到地上 10 層的全區域覆蓋；
• 抗干擾能力強：采用差分信號傳輸，可抵御建筑內的電磁干擾（如實驗室設備、電梯運行產生的干擾），通訊成功率達 99.9%，避免因信號干擾導致的管控失效；
• 布線靈活簡便：485 通訊僅需 2 芯屏蔽線，可沿墻體踢腳線、吊頂龍骨等現有結構敷設，無需開槽破壞建筑，施工難度低，且單條總線可連接 32 臺多聯機空調節能集中控制器 MCUC，大幅減少布線數量。
具體部署上，廣州派谷團隊按 “樓層 + 功能分區” 劃分 485 總線：
• 地上 3-8 層辦公區：每層部署 1 條 485 總線，連接該樓層所有辦公單元的多聯機空調節能集中控制器 MCUC；
• 1-2 層、9 層公共功能區：按展廳、會議中心、餐廳、實驗室劃分 3 條 485 總線；
• 地下 1-2 層：部署 1 條 485 總線，連接車庫與倉庫的多聯機空調節能集中控制器 MCUC。
每條 485 總線的末端均配備終端電阻，確保通訊信號穩定。
（2）4G 空調智能網關：突破布線與網絡盲區
為解決 “無有線網絡覆蓋” 與 “布線困難” 的問題，方案搭配廣州派谷 4G 空調智能網關，實現 485 總線與智能云平臺的無線連接：
• 網絡盲區覆蓋：4G 空調智能網關支持三大運營商的 4G 全網通信號，內置高增益天線，即使在地下車庫、倉庫等信號屏蔽區域，也能實現穩定聯網，上傳速率可達 10Mbps，滿足空調數據的實時傳輸需求；
• 免布線部署：4G 空調智能網關無需連接有線網絡，僅需接入 220V 電源即可工作，可安裝在樓層配電間、設備機房等隱蔽位置，避免對辦公環境造成影響；
• 數據加密傳輸：采用 VPN 加密隧道技術，確保 485 總線采集的空調數據在傳輸過程中不被竊取或篡改，符合企業數據安全要求；
• 斷點續傳功能：若出現短暫 4G 信號中斷，4G 空調智能網關會自動緩存數據，待信號恢復后繼續上傳，避免數據丟失，確保云端數據的完整性。
具體部署上，每個功能分區的 485 總線均連接 1 臺 4G 空調智能網關，共部署 8 臺（辦公區 6 臺、公共功能區 1 臺、地下區域 1 臺），所有 4G 空調智能網關均接入大盾構總部的專用流量卡，每月流量消耗約 5GB，成本極低。
3. 平臺層：智能云平臺，實現全維度集中管控
廣州派谷智能云平臺是整個方案的 “大腦”，通過接收多聯機空調節能集中控制器 MCUC 采集的數據與 4G 空調智能網關傳輸?shù)男畔?，?shí)現對大盾構總部所有空調設備的 “實時監控、遠程控制、數據統計、節能分析”，支持電腦端網頁、微信小程序兩種訪問方式，滿足管理人員隨時隨地管控的需求。其核心功能包括：
（1）實時監控：全區域空調狀態一目了然
平臺首頁以 “建筑樓層平面圖” 為基礎，直觀展示各區域空調的運行狀態：
• 狀態可視化：用不同顏色標注空調狀態（綠色 = 開機運行、紅色 = 關機、黃色 = 故障），鼠標懸停即可查看該空調的設定溫度、室內溫度、運行模式等詳細信息；
• 分區篩選：支持按 “樓層”“部門”“功能區域” 篩選空調設備，如選擇 “3 層研發部”，即可快速查看該部門所有空調的狀態，避免逐一查找；
• 異常報警：若空調出現故障（如壓縮機故障、傳感器異常）或長時間空轉（超過預設時長），平臺會立即彈窗報警，并發送短信 / 微信小程序通知至管理人員，報警響應時間≤10 秒。
（2）遠程控制：無需現場，一鍵調控全區域空調
管理人員通過云平臺可遠程控制任意區域的空調，徹底替代人工巡查：
• 單設備控制：點擊平臺上的空調圖標，即可遠程執行開機 / 關機、調節溫度、切換運行模式等操作，控制指令通過 4G 空調智能網關、485 總線傳輸至多聯機空調節能集中控制器 MCUC，執行響應時間≤3 秒；
• 批量控制：支持對同一區域的多臺空調進行批量操作，如 “下班時段一鍵關閉 3-8 層所有辦公區空調”“會議前 30 分鐘一鍵開啟會議中心所有空調”，大幅提升管控效率；
• 定時任務：可設置定時啟停任務，如 “工作日早 7:30 開啟辦公區空調、晚 18:00 關閉”“周末自動關閉所有辦公區空調，僅保留實驗室恒溫運行”，無需人工干預即可實現自動化管控。
（3）數據統計：能耗透明化，定位浪費區域
平臺自動采集每臺空調的運行數據，生成多維度統計報表，解決大盾構總部 “能耗不透明” 的痛點：
• 能耗統計：按 “日 / 周 / 月” 統計各區域空調的能耗（以 “度” 為單位），生成能耗趨勢圖，支持與歷史同期數據對比，如 “8 月 3 層研發部能耗較 7 月下降 18%”；
• 空轉分析：統計每臺空調的空轉時長與空轉能耗，定位高浪費區域，如 “9 層展廳每周空轉時長約 12 小時，空轉能耗占該區域總能耗的 25%”；
• 節能效果評估：自動計算改造后的節能率，對比改造前后的能耗數據，如 “改造后首月總能耗較上月下降 28%，節能效果達標”。
（4）節能策略：自定義規則，實現被動節能向主動節能轉變
平臺支持設置多種節能策略，通過多聯機空調節能集中控制器 MCUC 執行，從 “人工管控” 升級為 “智能節能”：
• 溫度鎖定：將辦公區、公共區域的溫度鎖定在國家推薦標準（夏季 26℃、冬季 20℃），員工無法通過本地遙控器調整溫度，避免過度制冷 / 制熱；
• 人走關機：結合大盾構總部的門禁系統數據（需授權對接），若某部門所有員工均已下班（門禁系統顯示無人），平臺會自動發送指令至該部門空調，執行關機操作；
• 按需調控：針對會議中心、展廳等按需使用的區域，設置 “預約開啟” 功能 —— 行政人員通過平臺預約會議時間后，空調會在會議前 30 分鐘自動開啟，會議結束后 30 分鐘自動關閉，避免空轉。
（5）權限管理：分級授權，確保管控安全
平臺支持多級權限設置，根據大盾構總部的組織架構分配不同權限，避免誤操作：
• 管理員權限（行政部負責人）：擁有全部功能權限，可查看所有區域數據、設置定時任務、分配權限；
• 操作員權限（后勤人員）：可查看全區域狀態、執行遠程控制，但無法修改節能策略與權限；
• 部門權限（各部門負責人）：僅能查看本部門空調狀態，無法進行控制操作，便于部門自主監督節能情況。
三、實施過程：分階段推進，確保不影響正常辦公
考慮到大盾構總部需正常辦公，無法長時間停工改造，廣州派谷團隊制定 “分階段、非高峰” 的實施計劃，整個項目從方案確認到正式上線僅用 21 天，分為前期調研、方案設計、施工部署、系統調試、人員培訓 5 個階段。
1. 前期調研（3 天）：精準掌握?qǐng)龅嘏c系統情況
廣州派谷技術團隊與大盾構總部行政部、設備科聯合開展調研，重點解決 “方案適配性” 問題：
• 現場勘測：逐一排查 12 層建筑的空調設備位置、型號、控制接口，標記布線難點區域（如實驗室懸浮吊頂、地下車庫信號盲區），繪制空調設備分布圖；
• 通訊測試：在地下 2 層、9 層展廳等信號薄弱區域測試 4G 信號強度，確保 4G 空調智能網關的通訊穩定性；在 3-8 層辦公區測試 485 通訊的傳輸距離與抗干擾能力，驗證通訊方案可行性；
• 需求確認：與各部門負責人溝通空調使用需求，如實驗室需 24 小時恒溫 25℃、會議中心需支持預約開啟，將需求轉化為平臺的自定義參數。
2. 方案設計（2 天）：定制化匹配需求
基于調研結果，廣州派谷團隊輸出詳細的實施方案，包括：
• 設備清單：根據空調數量與區域劃分，確定多聯機空調節能集中控制器 MCUC、4G 空調智能網關的型號與數量，配套 485 屏蔽線、電源適配器等輔材；
• 布線圖紙：標注 485 總線的敷設路徑（沿踢腳線、吊頂龍骨）、4G 空調智能網關的安裝位置（樓層配電間），確保布線不破壞建筑結構；
• 施工計劃：明確各階段的施工時間（均安排在 18:30-22:30 下班后及周末）、施工人員分工（分為 3 個小組，分別負責辦公區、公共區域、地下區域）；
• 風險預案：針對可能出現的問題制定應對方案，如施工中遇到管線沖突，立即調整布線路徑；4G 信號不穩定時，為 4G 空調智能網關增加外置天線。

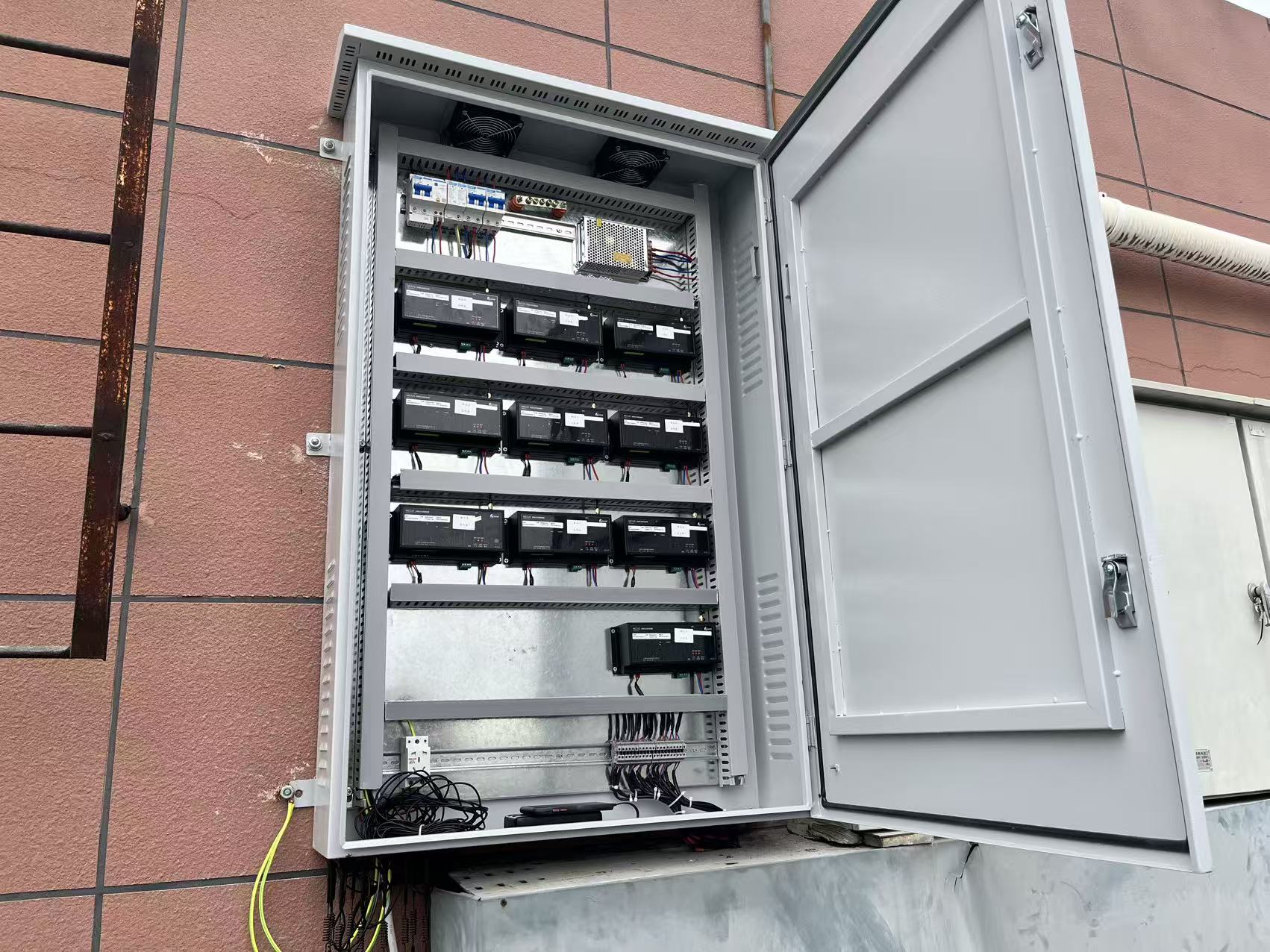

3. 施工部署（12 天）：非高峰施工，零影響辦公
施工階段嚴格遵循 “不影響正常辦公” 的原則，分區域推進：
• 辦公區施工（7 天）：每天下班后（18:30-22:30）施工 1 個樓層，先安裝多聯機空調節能集中控制器 MCUC（固定在空調室內機附近的墻體上），再敷設 485 屏蔽線，連接至樓層 4G 空調智能網關；施工完成后，恢復辦公環境，確保次日員工正常辦公；
• 公共區域施工（3 天）：利用周末（周六、周日）施工 1-2 層、9 層公共區域，展廳、會議中心等大空間采用 “分段施工” 方式，避免影響周末臨時辦公人員；
• 地下區域施工（2 天）：在工作日白天施工（地下區域無辦公人員），安裝多聯機空調節能集中控制器 MCUC 與 4G 空調智能網關，測試通訊穩定性。
施工過程中，廣州派谷團隊采取 “每日驗收” 機制：每天施工結束后，與大盾構總部設備科共同檢查施工質量（如 485 接線是否正確、4G 空調智能網關是否通電正常），確保問題及時發現、及時解決。
4. 系統調試（3 天）：全流程驗證穩定性
施工完成后，進入系統調試階段，重點驗證 “設備對接、通訊傳輸、平臺功能” 三大環節：
• 設備對接調試：逐一測試多聯機空調節能集中控制器 MCUC 與空調的對接情況，確保能正常采集空調狀態、執行控制指令，對對接異常的設備（如 1 臺實驗室空調通訊失?。匦聶z查接線，直至全部正常；
• 通訊測試：連續 72 小時監控 485 總線與 4G 空調智能網關的通訊狀態，記錄通訊成功率（達 99.9%），在地下車庫等區域模擬信號波動，驗證 4G 空調智能網關的斷點續傳功能；
• 平臺功能調試：在云平臺上測試實時監控、遠程控制、定時任務等所有功能，設置模擬故障（如斷開 1 臺多聯機空調節能集中控制器 MCUC 電源），驗證報警功能是否正常；根據大盾構總部需求，調整能耗統計周期、溫度鎖定范圍等參數。
5. 人員培訓（1 天）：確保會用、能用、用好
為確保大盾構總部管理人員能熟練使用系統，廣州派谷團隊開展 “理論 + 實操” 培訓：
• 理論培訓（2 小時）：講解多聯機空調節能集中控制器 MCUC、4G 空調智能網關的工作原理，智能云平臺的功能模塊與操作邏輯，重點介紹節能策略的設置方法；
• 實操培訓（4 小時）：分角色（管理員、操作員、部門負責人）在平臺（電腦端網頁、微信小程序）上進行實操演練，如設置定時任務、遠程關閉辦公區空調、查看能耗報表，現場解答疑問；
• 資料交付：提供《系統操作手冊》《常見問題排查指南》，錄制操作視頻，確保管理人員在后續使用中遇到問題能快速解決。
四、應用效果：節能、效率、體驗三重突破
廣州派谷多聯機空調節能集中控制器 MCUC 多聯機空調節能集中控制方案在大盾構總部上線后，運行穩定（截至 2024 年已穩定運行 6 個月），從 “節能成效、管理效率、使用體驗” 三個維度實現顯著突破，徹底解決改造前的四大痛點。
1. 節能成效顯著，能耗大幅下降
通過 “智能管控 + 節能策略” 的雙重作用，大盾構總部空調能耗實現大幅下降，具體表現為：
• 空轉現象基本杜絕：通過定時任務與遠程控制，辦公區空調空轉時長從改造前的平均每天 4.2 小時降至 0.3 小時以下，會議中心空轉時長從每天 3 小時降至 0.5 小時，地下車庫空轉時長從每天 8 小時降至 1 小時；
• 能耗顯著下降：改造后首月，空調總能耗較改造前下降 29%，其中辦公區能耗下降 32%，公共區域能耗下降 25%，實驗室能耗下降 18%（因需恒溫運行，降幅相對較?。话创粟厔?shì)，預計年節約空調能耗超 1.2 萬度，相當于減少碳排放約 9.4 噸（按每度電對應 0.785kg 碳排放計算）；
• 能耗透明化：通過云平臺的能耗報表，大盾構總部首次實現各區域空調能耗的精準統計，能清晰定位高能耗區域（如改造前 9 層展廳能耗占比過高），針對性優化使用策略，進一步挖掘節能潛力。
2. 管理效率翻倍，人工成本降低
“云端管控替代人工巡查” 的模式，徹底改變了大盾構總部的空調管理方式，管理效率實現質的飛躍：
• 管控耗時大幅縮短：管理人員通過云平臺（電腦端網頁或微信小程序）核查全總部 12 層建筑的空調狀態，僅需 10 分鐘，較改造前的 1.5 小時（人工巡查）效率提升 9 倍；遠程關閉某樓層空調僅需 3 秒，無需再安排人員現場操作；
• 人工成本降低：行政部無需再安排 3 名后勤人員專職負責空調巡查，僅需 1 名后勤人員通過云平臺管理，每月節省人工時間 160 小時，人工成本降低 67%，節省的人力可投入其他行政工作（如員工福利、辦公環境優化）；
• 故障響應提速：空調故障通過平臺自動報警，維修人員可根據報警信息直接定位故障設備（如 “3 層研發部 302 室空調壓縮機故障”），維修響應時間從改造前的 8 小時縮短至 1.5 小時，設備故障率下降 40%。
3. 使用體驗優化，辦公環境更舒適
方案在實現節能的同時，也提升了員工的辦公體驗，具體表現為：
• 溫度穩定舒適：通過溫度鎖定功能，辦公區溫度穩定在 26℃（夏季）、20℃（冬季），避免因部分員工過度調溫導致的溫度波動，員工反饋 “辦公環境更舒適，不會出現忽冷忽熱的情況”；
• 響應及時便捷：會議中心通過 “預約開啟” 功能，會議前 30 分鐘空調自動開啟，參會人員無需等待降溫 / 升溫；員工忘記關閉空調時，后勤人員可通過平臺（微信小程序）遠程關閉，無需員工返回辦公室；
• 部門自主監督：各部門負責人通過平臺可查看本部門能耗數據，能及時發現 “長開機、高能耗” 的情況，主動提醒員工節能，形成 “全員節能” 的良好氛圍。
4. 安全穩定運行，無故障隱患
方案上線 6 個月以來，未出現任何系統故障，通訊與設備運行穩定：
• 通訊穩定：485 總線的通訊成功率保持 99.9%，未出現因干擾導致的信號中斷；4G 空調智能網關在地下車庫等信號薄弱區域的聯網穩定性達 99.8%，斷點續傳功能有效避免數據丟失；
• 設備可靠：多聯機空調節能集中控制器 MCUC、4G 空調智能網關均運行正常，無硬件故障，實驗室等特殊環境下的設備也能穩定工作；
• 數據安全：通過 VPN 加密傳輸，未出現數據泄露或被篡改的情況，符合大盾構總部的數據安全要求。
五、用戶反饋：從 “被動接受” 到 “主動認可”
方案落地后，大盾構總部的管理人員與員工對廣州派谷多聯機空調節能集中控制器 MCUC 系統給予高度評價，反饋集中在 “效率提升” 與 “節能顯著” 兩大方面：
“以前最頭疼的就是每天下班后跑遍 12 層查空調，夏天汗流浹背，冬天凍得手僵，還總擔心漏檢?，F(xiàn)在打開微信小程序，10 分鐘就能看完所有空調的狀態，忘關了一鍵就能關，太省心了。首月能耗降了近 30%，領導也特別滿意。”
—— 大盾構總部行政部后勤主管 張先生
“實驗室需要 24 小時恒溫，以前每天要去看好幾次溫度，生怕空調出問題影響設備檢測?，F(xiàn)在電腦端平臺上能實時看到溫度，還能設置報警，溫度偏離 25℃就會提醒，我們?cè)僖膊挥妙l繁跑實驗室了，能把更多精力放在研發上。”
—— 大盾構總部研發部實驗室負責人 李女士
“之前部門總有員工下班忘關空調，月底能耗報表里我們部門總是最高的?，F(xiàn)在通過微信小程序能看到我們部門的能耗數據，我會定期提醒大家節能，這兩個月能耗降了不少，還被評為‘節能先進部門’，員工的節能意識也提高了。”
—— 大盾構總部工程部負責人 王先生
六、行業價值：為復雜場地企業總部提供可復制的節能方案
大盾構總部的應用案例，不僅驗證了廣州派谷多聯機空調節能集中控制器 MCUC 多聯機空調節能集中控制方案的有效性，更為 “建筑結構復雜、場地限制多” 的大型企業總部提供了可復制的空調智能改造范本，其行業價值主要體現在三個方面：
1. 破解場地限制，降低改造門檻
“485+4G 空調智能網關” 的混合組網方案，無需依賴有線網絡與大規模布線，完美解決了傳統方案在復雜場地的應用難題 —— 無論是鋼筋混凝土結構的辦公大樓、信號屏蔽的地下區域，還是管線密集的公共空間，均能實現穩定管控，且改造周期短（21 天）、成本低（無需更換空調），大幅降低了企業總部的智能改造門檻。
2. 實現 “數字化管控”，助力企業綠色轉型
方案通過智能云平臺將空調管理從 “人工化” 升級為 “數字化”，企業總部可實時掌握空調能耗數據，定位浪費區域，制定精準的節能策略，不僅降低能耗成本，更能為企業綠色運營提供數據支撐，助力 “雙碳” 目標落地。這種 “數字化管控” 模式，也可復制到企業的其他能源管理（如照明、電梯），推動企業全面實現綠色轉型。
3. 平衡 “節能” 與 “體驗”，避免 “一刀切”
方案摒棄了 “為節能而犧牲體驗” 的傳統模式，通過自定義節能策略（如實驗室恒溫、會議中心預約開啟），在實現節能的同時，確保各區域的使用需求得到滿足，既避免了 “一刀切” 式的強制節能引發的員工不滿，又實現了 “節能與體驗” 的雙贏，為企業總部的人性化管理提供了支持。
七、未來展望：從 “空調管控” 到 “全場景智能節能”
廣州派谷電子科技有限公司表示，將以大盾構總部的案例為基礎，持續迭代多聯機空調節能集中控制器 MCUC 多聯機空調節能集中控制方案，未來將向 “全場景智能節能” 方向拓展：
• AI 智能學習：在多聯機空調節能集中控制器 MCUC 中加入 AI 算法，通過學習企業總部的人員作息、空調使用習慣，自動優化節能策略，如 “識別某部門周五提前下班，自動調整關機時間”，實現 “無需手動設置，自適應節能”；
• 跨系統聯動：推動多聯機空調節能集中控制器 MCUC 系統與企業總部的門禁、照明、新風系統聯動，構建 “全場景智能節能體系”—— 人員刷卡進入辦公區時，空調與照明同步開啟；人員離開時，所有設備同步關閉，實現全鏈路節能；
• 行業定制化：針對不同行業企業總部的特點，推出定制化方案，如制造業企業總部的車間空調管控、金融企業總部的數據中心空調恒溫管控，進一步拓展方案的應用場景。
結語：技術賦能企業總部，智能節能引領未來
廣州派谷多聯機空調節能集中控制器 MCUC 多聯機空調節能控制方案在大盾構總部的成功落地，證明了 “精準適配場地需求” 的智能控制技術，能有效破解企業總部空調管理的 “雙重困境”—— 既解決了復雜場地的管控難題，又實現了節能與效率的雙重提升。
在 “雙碳” 戰略持續推進、企業綠色運營需求日益迫切的背景下，廣州派谷的多聯機空調節能集中控制器 MCUC 方案不僅是一款空調管控產品，更是企業總部實現 “數字化、節能化、智能化” 轉型的重要工具。未來，隨著技術的持續迭代與場景的不斷拓展，該方案將為更多企業總部提供智能節能服務，助力企業在降低運營成本的同時，實現綠色可持續發展。
