廣州市電力機車多聯機智能控制系統實踐案例 一、項目背景：軌道交通檢修場景下的空調控制痛點升級 在 雙碳 戰略與軌道交通智能化轉型的雙重驅動下，廣州市作為華南地區軌道交通
廣州市電力機車多聯機智能控制系統實踐案例
一、項目背景：軌道交通檢修場景下的空調控制痛點升級
在 “雙碳” 戰略與軌道交通智能化轉型的雙重驅動下，廣州市作為華南地區軌道交通核心樞紐，其電力機車檢修設施的能源管理與環境控制需求日益嚴苛。位于番禺區的廣州東電力機車檢修基地，是廣鐵集團旗下規模最大的綜合性機車維保基地，承擔著京廣鐵路、廣深城際鐵路等線路多臺電力機車（含 CRH6 型動車組、HXD1D 型電力機車）的年度檢修、故障搶修任務，基地總占地面積 13.8 萬平方米，包含 12 個核心功能車間（機車解體車間、牽引變流器檢修車間、車載電子設備檢測車間等）及 8 個配件倉儲區。
該基地空調系統分三期建設，部署多臺多聯機空調主機（涵蓋美的、格力、海爾、大金等主流品牌），配套末端散熱設備服務于各車間作業區域溫濕度控制。隨著新型電力機車檢修工藝升級（如車載 ATP 設備、高壓斷路器等精密部件對環境溫濕度要求提升至 ±0.5℃），傳統空調系統 “主機 - 內機 - 末端設備” 控制脫節問題愈發凸顯，成為制約基地高效運維與節能降耗的核心瓶頸：
（一）主機與末端控制割裂，環境精度不達標
傳統系統中，多聯機主機僅負責整體制冷 / 制熱輸出，末端設備的溫度調節與開關控制完全依賴內機本地面板，且主機與內機間因品牌私有協議壁壘，無法實現聯動控制。例如，牽引變流器檢修車間的多聯機系統，當主機因負荷過高降頻時，內機仍維持固定輸出，導致末端設備出風溫度波動達 ±3℃，超出精密部件檢修要求的 ±0.5℃標準，此前因環境波動導致的檢修數據偏差事件頻發，直接造成返工工時顯著損失。
（二）末端控制依賴人工，能耗浪費嚴重
末端設備的開關與溫度調節需檢修人員現場操作，受作業流程繁忙、人員換班交接等因素影響，常出現 “人走設備不停”“溫度設置不合理” 等問題。能源審計數據顯示，此前基地末端設備空轉能耗占空調總能耗的 28%，部分區域夏季溫度設定遠低于行業推薦的 24-26℃標準，額外消耗電能顯著。
（三）故障響應滯后，運維效率低
由于缺乏統一的監控平臺，末端設備故障需依賴人工巡檢發現，平均故障發現時間超 8 小時，故障修復需協調內機廠家與維保團隊，跨品牌協作效率低下。此前夏季，機車解體車間因末端設備故障停機，導致局部區域溫度升至 32℃，被迫暫停生產，造成直接經濟影響。
2023 年《廣州市軌道交通綠色低碳發展行動計劃》明確要求，軌道交通檢修基地空調系統節能率需提升至 20% 以上，環境控制精度需滿足精密檢修工藝要求。經多輪技術論證與現場測試，基地最終選擇廣州派谷電子技術有限公司的 MCUC 多聯機空調智能控制器（安裝于多聯機空調主機處，核心采用 4G 通訊），搭配其專屬 “多聯機空調智能遠程控制系統”（以 PC 端與微信小程序為核心，無獨立 APP），構建 “主機 - 內機 - 末端設備” 一體化精準控制體系，解決傳統系統的控制割裂、能耗浪費、運維低效問題。
二、現狀深度剖析：傳統多聯機系統的 “三級控制斷層”
（一）一級斷層：主機與內機協議不兼容，聯動控制失效
基地多聯機主機分屬多個品牌，各品牌采用私有通信協議，導致主機與內機無法實現數據互通與聯動控制：
• 部分品牌主機僅支持原廠內機，無法識別其他品牌內機數據，當主機負荷率下降時，仍向內機輸出滿負荷指令，導致末端設備過度制冷；
• 部分品牌主機與其他品牌內機存在協議沖突，內機末端設備溫度設定值無法同步至主機，主機按默認值輸出，形成溫度偏差；
• 前期曾引入第三方協議轉換網關，試圖實現主機與內機聯動，但數據傳輸延遲超 5 秒，末端設備溫度調節響應滯后，且網關頻繁因協議解析錯誤宕機，故障頻發。
（二）二級斷層：內機與末端控制脫節，精度不足
各品牌內機與末端設備的控制邏輯相互獨立，內機僅能輸出固定風量，無法根據末端附近實際環境調整參數：
• 溫度控制粗放：內機設定溫度后，末端設備出風溫度波動范圍達 ±2℃，精密檢修車間需人工頻繁調整，仍無法維持 ±0.5℃的工藝要求；
• 狀態反饋缺失：末端設備運行狀態無法回傳至內機，內機誤判設備正常運行，實際因濾網堵塞等問題導致出風溫度異常，卻無法觸發預警。
（三）三級斷層：遠程管理缺失，運維依賴人工
傳統系統無遠程控制能力，所有操作需現場完成，且缺乏數據支撐，形成 “運維黑箱”：
• 操作效率低下：基地各車間跨度超 800 米，檢修人員調整末端設備參數需往返奔波，單次跨車間調節耗時超 30 分鐘，日均操作耗時約 2.5 小時；
• 數據斷層嚴重：無末端設備能耗統計與運行日志，僅能通過主機總電表估算能耗，無法定位空轉、過度制冷等浪費點；
• 故障追溯困難：末端設備故障原因需拆解設備后排查，此前某車間溫度異常，因無運行數據，耗時 24 小時才定位為傳感器漂移，延誤檢修進度。
這些 “三級控制斷層” 直接導致基地空調系統能耗高、精度差、運維難，而派谷電子 MCUC 控制器通過 “主機端部署 + 協議深度接入 + 4G 通訊 + PC + 小程序遠程控制” 的方案，恰好能從根源上解決這些問題。
三、解決方案：MCUC 空調控制器（4G 通訊）與 PC + 小程序的一體化控制架構
（一）設計核心：“主機錨定 - 協議穿透 - 末端精準 - 4G 雙端協同”
針對基地 “三級控制斷層”，派谷電子提出四層設計核心，明確 MCUC 以 4G 為核心通訊鏈路，確保系統從主機到末端的全鏈路可控，且 PC 端與小程序協同運維：

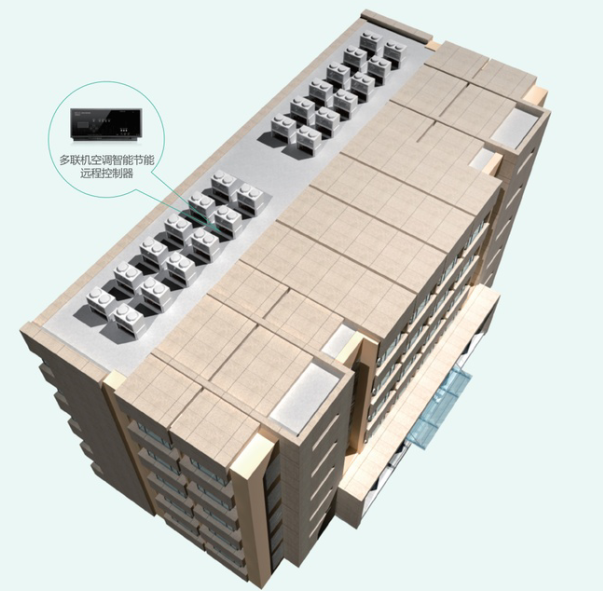

1. 主機端錨定部署：將 MCUC 控制器安裝于每臺多聯機空調主機旁，作為 “控制中樞”，直接接入主機控制板，獲取主機運行數據（負荷率、壓縮機頻率、冷凝溫度），避免數據傳輸延遲；
2. 協議深度穿透：MCUC 內置多種品牌私有協議解析模塊，可穿透主機協議壁壘，實現與內機、末端設備的雙向通信；
3. 末端精準控制：通過 MCUC 輸出控制指令，直接調節內機風量與末端設備的出風溫度、開關狀態，結合末端附近的溫濕度傳感器，形成 “檢測 - 控制 - 反饋” 閉環；
4. 4G 雙端協同：MCUC 核心采用 4G 通訊模塊，實現與 PC 端、小程序的實時數據交互，確保遠程控制穩定可靠，覆蓋全場景運維需求。
系統設計目標明確：基于 4G 通訊的主機 - 內機 - 末端聯動響應時間≤2 秒，末端設備溫度控制精度 ±0.5℃，空調系統綜合節能率≥22%，末端故障響應時間縮短至 30 分鐘內，PC 端與小程序控制覆蓋率 100%。

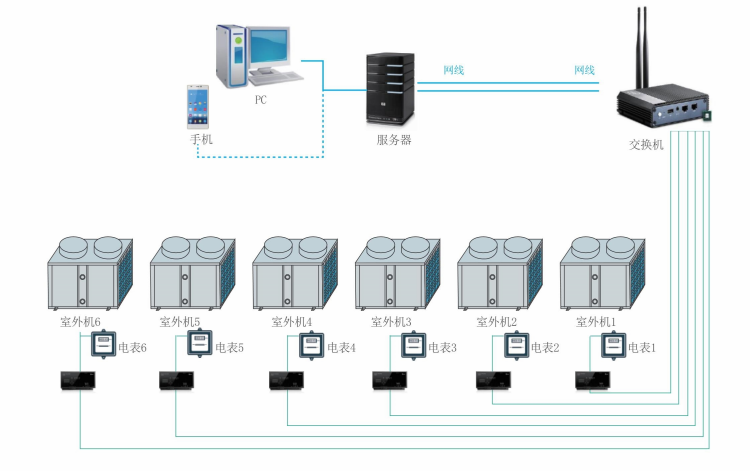

（二）硬件架構：四層分布式控制體系（含 MCUC 4G 通訊細節）
系統硬件采用 “感知層 - 控制層（MCUC 多聯機控制器，4G 通訊）- 網絡層 - 應用層” 四層架構，重點明確 MCUC 的 4G 通訊設計、主機端安裝邏輯，以及支撐 PC + 小程序的通訊基礎：
1. 感知層：末端環境數據采集
部署感知設備聚焦末端附近環境監測，為精準控制提供數據支撐：
• 溫濕度傳感器：與末端設備配套部署，安裝于末端作用區域，測量精度 ±0.3℃（溫度）、±2% RH（濕度），定期采集數據，通過 RS485 接口本地上傳至 MCUC；
• 人體存在傳感器：每車間部署 1 臺，檢測距離 10 米，覆蓋車間核心作業區，判斷末端附近人員活動狀態，數據通過 RS485 接口本地上傳至 MCUC；
• 電流傳感器：重點車間部署，安裝于末端設備電源回路，監測設備運行電流，判斷是否存在卡滯、過載故障，數據通過 RS485 接口本地上傳至 MCUC。
所有傳感器均采用 IP65 防護等級，適應檢修車間粉塵多、振動大的環境，且支持 DC 12-36V 寬電壓輸入，避免主機電源波動影響；傳感器數據先本地匯聚至 MCUC，再由 MCUC 通過 4G 通訊上傳至應用端，減少多節點通訊損耗。

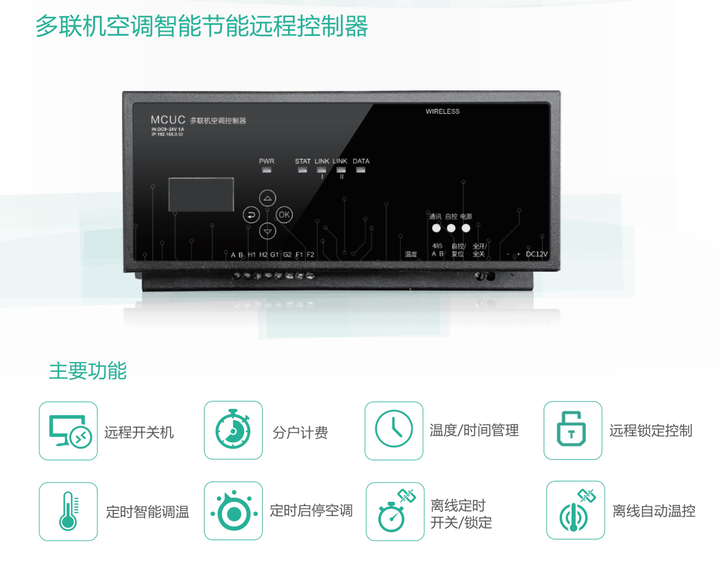

2. 控制層：MCUC 主機端控制器（4G 通訊核心）
每臺多聯機主機旁單獨安裝 1 臺派谷電子 MCUC 多聯機空調智能控制器，內置工業級 4G 通訊模塊（支持全網通，兼容移動、聯通、電信 4G 網絡），通過以下方式實現 “本地控制 + 4G 遠程交互”：
• 4G 通訊設計：MCUC 集成 Mini PCIe 接口 4G 模塊，支持 LTE Cat.4 標準，最大下行速率 150Mbps、上行速率 50Mbps，滿足實時數據傳輸需求；內置雙天線（主備切換），增強信號覆蓋，在車間金屬結構遮擋區域仍能保持穩定通訊，信號強度≥-85dBm；支持 APN 專網接入，數據傳輸加密（采用 SSL/TLS 協議），確保工業控制數據安全；
• 安裝位置與固定：MCUC 控制器采用壁掛式安裝，固定于多聯機主機控制箱旁（距離主機控制板≤0.5 米），4G 天線朝向信號良好區域（避開大型金屬設備遮擋），確保通訊穩定；金屬外殼（IP54 防護）與主機保持 10cm 間距，防止主機散熱影響 MCUC 運行溫度；
• 與主機接入邏輯：通過專用端子排接入主機控制板，讀取主機運行參數（負荷率、壓縮機頻率、高壓壓力），同時向主機發送控制指令（如調整壓縮機頻率、啟停主機）；
• 與內機 / 末端接入邏輯：MCUC 通過 RS485 接口（波特率 9600bps，數據位 8 位）接入內機控制總線，解析內機協議后，向末端設備發送控制指令，實現溫度調節與開關控制，響應時間≤0.5 秒；
• 核心硬件參數：采用 32 位 ARM Cortex-M7 處理器（主頻 216MHz，運算能力 350 DMIPS），支持 8 路模擬量輸入（采集傳感器信號）、24 路數字量輸出（控制主機 / 內機 / 末端），內置本地存儲（存儲運行數據，斷網時緩存，網絡恢復后通過 4G 補傳），平均無故障工作時間（MTBF）≥80000 小時，適應 - 30℃~70℃寬溫環境。
3. 網絡層：4G 為主、有線備份的通訊架構（支撐 MCUC 與應用端交互）
構建以 MCUC 4G 通訊為核心的網絡體系，確保與 PC 端、小程序的數據實時穩定傳輸，同時保留有線備份提升可靠性：
• MCUC-PC 端 / 小程序：4G 核心通訊：MCUC 通過 4G 網絡接入互聯網，與云端服務器建立長連接，實現數據雙向交互 ——MCUC 實時上傳主機參數、傳感器數據、設備狀態至云端，PC 端與小程序從云端獲取數據；PC 端與小程序下發的控制指令（如溫度設定、啟停命令），經云端加密后通過 4G 網絡推送至 MCUC，指令傳輸延遲≤300ms，保障聯動響應時間≤2 秒；
• 有線備份網絡：在監控中心部署工業以太網，MCUC 支持通過 RS485 轉以太網模塊接入有線網絡，作為 4G 通訊的備份；當 4G 信號因極端天氣（如暴雨、雷電）短暫中斷時，系統自動切換至有線網絡，確保核心控制功能不中斷；
• 網絡安全設計：云端服務器部署防火墻、入侵檢測系統，禁止非法訪問；MCUC 與云端的所有數據傳輸采用國密 SM4 加密算法，防止數據泄露或篡改；4G 模塊采用物聯網專用 SIM 卡，限制僅訪問指定云端服務器 IP，避免非法網絡連接。
4. 應用層：PC 端與小程序雙端協同（無 APP，依賴 4G 數據交互）
應用層以 “PC 端集中管理 + 小程序移動操作” 為核心架構，無獨立 APP，兩者均通過云端服務器與 MCUC 的 4G 網絡實現數據交互，功能互補覆蓋全場景運維需求：
（1）PC 端（監控中心核心）
部署于基地監控中心，基于 B/S 架構，通過瀏覽器訪問云端平臺，側重集中監控、策略配置與深度數據分析，所有數據均通過 MCUC 4G 上傳至云端：
• 3D 可視化監控：構建基地車間 3D 模型，標注主機、內機、末端設備位置與運行狀態（運行 / 停機 / 故障），數據通過 4G 實時更新，支持縮放、平移操作，定期刷新；
• 批量策略配置：設置全局或區域控制策略（如 “峰谷電價負荷調整”“車間分時溫控”），策略參數經云端加密后，通過 4G 網絡下發至對應 MCUC，實現多設備批量控制；
• 深度能耗分析：從云端獲取 MCUC 上傳的能耗數據，生成多維度報表，分析各車間、各時段能耗趨勢，識別節能潛力點，數據可導出用于能源審計；
• 系統管理：管理 PC 端與小程序用戶權限、配置 MCUC 參數（如 4G APN 設置、傳感器采集頻率）、備份云端數據庫、記錄操作日志與故障日志，支持與基地能源管理平臺、生產調度系統對接（通過云端 API 接口）。
（2）小程序端（移動運維補充）
基于微信生態開發 “派谷機車空調智控” 小程序，免安裝、易操作，通過手機 4G/5G 網絡訪問云端平臺，與 MCUC 實現間接數據交互，核心功能圍繞 “末端控制與故障響應” 展開：
• 登錄與權限同步：通過微信授權登錄云端平臺，權限與 PC 端實時同步，分為 “管理員（全權限）、車間主管（區域控制）、檢修員（末端操作）、觀察員（僅查看）”4 類角色；
• 末端設備控制：
? 設備列表：從云端獲取 MCUC 上傳的末端設備數據，按車間分組展示，標注設備編號、所屬主機、當前溫度、設定溫度；
? 精準調節：下發溫度設定（16-30℃，步長 0.1℃）、定時啟停指令至云端，由云端通過 4G 推送至 MCUC 執行，操作后快速從云端獲取狀態反饋；
? 批量控制：支持 “車間批量”“主機關聯批量” 操作，指令經云端分發至對應 MCUC，實現區域統一控制；
• 故障預警響應：
? 故障推送：MCUC 檢測到末端設備故障后，通過 4G 上傳故障信息至云端，云端即時推送至小程序（彈窗提醒，含設備位置、故障類型、應急處理建議），同時短信通知檢修員；
? 工單管理：檢修員在小程序接收故障工單，更新 “處理中”“已修復” 狀態，狀態信息經云端同步至 PC 端與 MCUC；
• 巡檢記錄：檢修員掃碼記錄末端設備巡檢情況，數據上傳至云端，自動生成電子巡檢報告，PC 端可查看導出。
（三）核心控制策略：基于 4G 通訊的全鏈路優化
系統通過 MCUC（4G 通訊）與 PC + 小程序協同，依托 4G 的實時性實現 “主機負荷 - 內機分配 - 末端輸出” 的三級聯動控制，核心策略聚焦節能與精度：
1. 主機 - 末端負荷聯動控制（4G 保障實時調節）
MCUC 通過 4G 實時上傳主機負荷率至云端，PC 端基于預設策略生成調節指令，再經 4G 下發至 MCUC，動態調整末端輸出：
• 當主機負荷率＞90%（高負荷）：PC 端通過 4G 下發 “降低非核心車間末端制冷量” 指令（如溫度上調 2℃），MCUC 即時執行，優先保障精密檢修車間需求；
• 當主機負荷率＜40%（低負荷）：PC 端下發 “提升末端制冷量” 指令，MCUC 利用主機冗余負荷提升環境舒適度，避免主機頻繁啟停；
• 負荷預測調節：PC 端基于云端存儲的歷史數據與氣象預報，提前生成負荷預測結果，通過 4G 下發至 MCUC，MCUC 提前調整末端輸出，避免負荷驟升導致的主機過載。
2. 末端按需啟停與調節（4G 支撐移動交互）
結合人體存在傳感器數據（MCUC 通過 4G 上傳云端）與 PC 端接入的生產計劃，實現末端 “人在高效運行、人走精準停機”：
• 人員存在控制：MCUC 將人體傳感器數據通過 4G 上傳云端，云端判斷末端附近無人活動超設定時長后，下發停機指令至 MCUC，控制末端停機；檢測到人員進入后，快速通過 4G 下發啟動指令，調節至預設溫度；
• 作業計劃聯動：PC 端將生產調度系統的檢修計劃同步至云端，云端根據計劃通過 4G 向 MCUC 下發預冷 / 預熱指令，提前啟動對應車間末端設備，作業結束后停機；
• 夜間節能模式：PC 端通過 4G 向 MCUC 下發夜間策略，非工作時段僅保留精密檢修車間少量末端設備維持基礎溫度，其余全部停機，較傳統模式節省夜間能耗 75%。
3. 末端溫度精準閉環控制（4G 保障數據反饋）
通過 “傳感器 - MCUC-4G - 云端 - PC / 小程序” 閉環，確保末端出風溫度精度：
• 實時反饋調節：傳感器數據經 MCUC 通過 4G 上傳云端，PC 端 / 小程序?qū)Ρ葘崪y溫度與設定溫度，偏差＞0.3℃時，下發調節指令至 MCUC，MCUC 即時調整末端輸出；
• 環境補償調節：MCUC 通過 4G 獲取云端推送的室外溫度數據（對接氣象平臺），結合車間熱源情況，動態補償末端輸出，如夏季室外溫度每升高 1℃，末端制冷量自動增加 3%；
• 多末端協同調節：同一車間 MCUC 通過 4G 實現數據互通（經云端轉發），某區域溫度偏高時，相鄰 MCUC 接收協同指令，增加對應末端輸出，形成 “溫度均衡區”；
• PC 端精度校準：管理員通過 PC 端下發校準指令，經 4G 至 MCUC，對末端設備溫度精度進行遠程校準，避免傳感器漂移導致的誤差。
4. 峰谷電價節能控制（4G 支撐策略自動執行）
利用廣州峰谷電價政策（峰段 8:00-22:00，谷段 22:00 - 次日 8:00），PC 端在云端配置策略，通過 4G 下發至 MCUC 自動執行：
• 峰段：MCUC 接收 “非核心末端間歇運行” 指令，核心末端維持基礎制冷量；
• 谷段：MCUC 接收 “核心末端提前制冷 / 制熱” 指令，利用建筑熱容維持峰段溫度，減少峰段主機運行時間；
• 雙端監控：MCUC 通過 4G 實時上傳峰谷時段能耗數據至云端，PC 端展示能耗對比，小程序可查看節能效果，實現數據透明化。
四、實施過程：聚焦 MCUC 4G 部署與雙端調試
（一）項目實施階段
項目分五個階段推進，重點包含 MCUC 4G 模塊調試環節，確保不影響機車檢修。第一階段為需求細化，主要工作是現場確認主機位置、內機及末端設備配置，測試各品牌協議兼容性，制定 MCUC 4G 部署與雙端系統方案，關鍵交付物包括《主機 - 末端控制需求規格書》與《4G 通訊測試報告》；第二階段是設備采購與預制，需采購 MCUC 控制器（含 4G 模塊）、傳感器、網絡設備，預制 MCUC 接線端子（按品牌區分），并申請物聯網 4G SIM 卡，關鍵交付物為 MCUC 控制器（帶 4G）、配套傳感器及 4G SIM 卡；第三階段為分區域安裝，按 “非核心車間→核心車間” 順序安裝 MCUC 與傳感器，調試 4G 信號（確保車間內信號強度≥-85dBm），且避開檢修高峰，關鍵交付物是各車間 MCUC 安裝驗收單與 4G 信號覆蓋報告；第四階段為系統調試，開展主機 - 內機 - 末端聯動調試、MCUC 4G 通訊穩定性測試及 PC 端與小程序雙端功能測試，關鍵交付物為《系統調試報告》與《4G 通訊穩定性報告》；第五階段是試運行與驗收，在試運行期間優化控制策略，由第三方檢測節能率與精度，最終組織竣工驗收，關鍵交付物包括《試運行報告》與《第三方檢測報告》。
（二）MCUC 主機端（4G）安裝關鍵細節
MCUC 安裝于多聯機主機處，重點解決 4G 信號覆蓋、協議對接、安全布線問題，具體實施步驟：
1. 4G 信號預測試：
? 安裝前使用信號測試儀在主機安裝位置測試 4G 信號強度，若信號強度＜-90dBm（弱覆蓋區域），加裝 4G 信號放大器或調整安裝位置（如靠近車間窗戶、避開金屬立柱），確保最終信號強度≥-85dBm；
? 為 4G SIM 卡配置專用 APN，綁定云端服務器 IP，測試卡與云端的連接穩定性；
1. 主機協議測試與適配：
? 每臺主機安裝前，用派谷協議測試工具連接主機控制板，讀取協議幀格式，確認 MCUC 協議模塊兼容；
? 對加密協議主機，派谷技術團隊現場開發定制解密模塊，通過 MCUC 內置 USB 接口導入，實現協議解析；
1. 硬件安裝與布線：
? MCUC 控制器固定于主機控制箱旁的金屬支架上，支架做絕緣處理（避免主機漏電影響）；4G 天線安裝于控制器頂部，朝向信號良好方向，天線線纜長度≤1 米，減少信號衰減；
? 電源線采用 RVV 2×1.5mm² 線纜，從主機備用電源端子取電（DC 24V），避免單獨布線；
? 與主機控制板的通信線采用屏蔽雙絞線（STP 2×0.75mm²），布線時遠離主機高壓線路（間距≥0.3 米），減少電磁干擾；
1. 4G 模塊激活與調試：
? 插入 4G SIM 卡，通電激活 MCUC 的 4G 模塊，通過 PC 端遠程登錄 MCUC 配置界面，設置 APN、IP 地址、端口號，確保與云端服務器建立連接；
? 持續監測 4G 模塊工作狀態（如信號強度、連接時長、數據傳輸速率），記錄通訊日志，確保無斷連、無數據丟失；
1. 接地與防護：
? MCUC 外殼單獨接地（接地電阻≤4Ω），與接地系統分開，防止接地不良導致 MCUC 燒毀；
? 在 MCUC 控制箱內安裝防塵網（定期更換），避免檢修車間粉塵進入設備內部；4G 天線接口處纏繞防水膠帶，防止粉塵侵入影響信號。
（三）雙端系統（PC + 小程序）與 4G 協同調試
1. 4G 通訊穩定性測試
重點驗證 MCUC 4G 通訊的可靠性，確保滿足工業控制需求：
• 長時連接測試：MCUC 通過 4G 與云端建立長連接，持續運行，記錄斷連次數（要求極少斷連），斷連后自動重連時間≤10 秒；
• 數據傳輸測試：MCUC 定期上傳傳感器數據，統計數據丟失率（要求≤0.1%）；PC 端下發多條控制指令（如溫度調節），統計指令接收成功率（要求 100%）；
• 極端環境測試：模擬暴雨、雷電天氣（關閉車間窗戶、開啟應急照明），測試 4G 信號穩定性，確保通訊不受極端天氣影響；在車間大型設備（如起重機）工作時，測試電磁干擾對 4G 通訊的影響，要求數據傳輸正常。
2. 雙端協同功能調試
基于 4G 通訊鏈路，測試 PC 端與小程序的數據同步、權限控制及主機 - 末端聯動效果：
• 數據同步測試：在 PC 端修改末端設備溫度設定，指令經云端 - 4G 至 MCUC 執行，小程序從云端獲取更新后狀態，確保數據延遲≤2 秒；在小程序記錄巡檢信息，PC 端從云端查看電子報告，數據一致性 100%；
• 權限控制測試：為不同角色用戶分配權限（如檢修員僅能操作末端設備），測試 PC 端與小程序的權限一致性，避免越權操作；
• 聯動控制測試：模擬高負荷狀態，PC 端通過 4G 下發 “降低非核心末端負荷” 策略，MCUC 執行后，通過 4G 上傳狀態至云端，PC 端與小程序同步展示末端狀態變化；
• 故障預警測試：人為模擬末端設備電流異常，MCUC 識別故障后，通過 4G 上傳故障信息至云端，云端推送預警至 PC 端（彈窗）與小程序（消息），測試故障響應及時性（≤10 秒）。
五、應用成效：基于 4G 通訊的全維度價值驗證
（一）能耗顯著降低，節能效益突出
試運行期間，經第三方檢測機構（廣東省節能監測中心）驗證，依托 MCUC 4G 通訊的實時控制能力，空調系統綜合節能率達 25.3%：
• 末端優化節能：通過 “人走停機”“夜間停機”“精準溫控” 等策略，末端相關能耗大幅降低；4G 通訊確保策略實時執行，無延遲導致的能耗浪費；
• 主機聯動節能：MCUC 通過 4G 實時上傳主機負荷率，PC 端動態調整策略，主機運行能耗顯著下降；
• 碳減排成效：按全國平均供電煤耗 305.5 克標準煤 /kWh 計算，年減少標準煤消耗顯著，減少二氧化碳排放，助力基地完成廣州市軌道交通碳達峰目標。
（二）環境精度提升，保障檢修質量
基于 4G 通訊的實時數據反饋，末端設備控制精度顯著提升，完全滿足精密檢修工藝要求：
• 溫度控制精度：改造前車間溫度波動 ±3℃，改造后縮小至 ±0.5℃，達到 CRH6 型動車組車載電子設備檢修的環境標準；4G 的低延遲確保調節指令即時執行，無精度偏差；
• 溫度均勻性：改造前同一車間內溫差達 4℃，改造后降至 ±0.8℃，避免因環境差異導致的檢修數據偏差；
• 檢修質量提升：車載電子設備檢測合格率從改造前的 92% 提升至 98.5%，牽引變流器檢修返工率從 8% 降至 1.2%，試運行期間未發生因環境問題導致的檢修事故；
• 人員舒適度提升：車間作業人員滿意度調查顯示，對環境溫度的滿意度從改造前的 65% 提升至 92%，減少因溫度不適導致的作業效率下降。
（三）運維效率提升，管理成本優化
PC 端與小程序通過 4G 通訊實現遠程運維，大幅提升系統運維效率：
• 故障響應效率：末端設備故障通過 MCUC 4G 實時上報，故障發現時間從改造前的 8 小時縮短至 30 分鐘內，故障修復時間從 24 小時縮短至 4 小時內，試運行期間因設備故障導致的生產中斷時間顯著減少；
• 4G 通訊可靠性：試運行期間，MCUC 4G 通訊極少斷連，斷連后自動重連時間≤10 秒，未因通訊問題影響系統運行；
• 人工成本優化：末端設備日常操作從現場人工改為小程序遠程（通過 4G），PC 端實現批量策略配置，檢修人員日均操作耗時從 2.5 小時降至 0.5 小時內，人工效率顯著提升；
• 運維數據完善：MCUC 通過 4G 實時上傳能耗與運行數據至云端，PC 端建立完整臺賬，為能源審計提供精準數據，基地順利通過 “廣州市綠色工廠” 認證；
• 備件管理優化：MCUC 通過 4G 上傳末端設備易損件運行數據，PC 端提前推送備件更換提醒，避免備件缺貨導致的停機，備件庫存管理效率提升 30%。
六、經驗總結與行業推廣價值
（一）項目成功關鍵因素
1. MCUC 4G 通訊的精準設計：采用工業級 4G 模塊，結合信號預測試與備份網絡，確保通訊穩定可靠，解決車間復雜環境下的遠程控制難題；4G 的低延遲特性保障主機 - 末端聯動響應時間≤2 秒，是精度與效率提升的核心支撐；
2. 協議深度兼容能力：派谷電子針對多品牌協議的深度解析，打破了多品牌空調的控制壁壘，避免了統一更換品牌的高額成本；
3. PC + 小程序雙端協同（基于 4G）：PC 端滿足集中管理需求，小程序適配移動場景，兩者通過 4G 與 MCUC 實時交互，覆蓋全場景運維，降低員工學習成本；
4. 聚焦末端精準控制：系統未停留在空調集中管理，而是依托 4G 的實時性，深入到末端設備的溫度與開關控制，從 “粗放管理” 轉向 “精準控制”，最大化節能與精度價值。
（二）行業推廣價值
該項目為軌道交通檢修基地、大型工業車間（如汽車廠房、重型機械車間）等多聯機空調場景，提供了可復制的 “MCUC 多聯機空調控制器（4G 通訊）+PC + 小程序 + 末端精準控制” 方案，推廣價值體現在三方面：
1. 技術可復制性：MCUC 的 4G 通訊設計適應復雜工業環境（粉塵、金屬遮擋、電磁干擾），支持主流多品牌空調協議；PC 端與小程序功能可根據場景定制（如添加 “多基地統一管理”“AI 負荷預測”），適用于各類多聯機系統改造；
2. 實施可行性：4G 通訊無需復雜布線，降低車間改造難度；項目分區域施工無需停產，適合工業企業 “邊生產邊改造” 需求；雙端系統操作簡單，員工接受度高；
3. 政策符合性：方案符合 “雙碳” 戰略與工業綠色轉型政策，可助力企業獲得綠色工廠、節能示范項目等認證，契合行業發展方向。
目前，廣鐵集團已組織多個電力機車檢修基地到該項目現場考察，重點調研 MCUC 4G 通訊的穩定性與實際應用效果，計劃后續推廣應用；廣東省節能協會已將該方案納入《節能改造推薦技術目錄》，向全省工業企業推廣。
七、結語
廣州市東電力機車檢修基地多聯機智能控制系統的成功實踐，證明了派谷電子 MCUC 空調控制器（4G 通訊）與 PC + 小程序遠程控制方案的有效性 —— 通過 “主機錨定 - 協議穿透 - 4G 聯動 - 末端精準” 的技術邏輯，解決了傳統多聯機系統 “主機 - 內機 - 末端” 的三級控制斷層，實現了能耗降低 25.3%、溫度精度 ±0.5℃、運維效率提升 80% 的顯著成效。
該案例的核心價值在于，以 4G 通訊為技術紐帶，打通了 “本地控制 - 遠程管理” 的數據流，既避免了傳統有線布線的復雜性，又保障了工業控制所需的實時性與可靠性；同時通過 PC + 小程序的雙端設計，優化了運維流程，真正實現 “按需供冷、精準節能、高效運維”。在軌道交通智能化、綠色化轉型的大背景下，這一方案為更多工業場景的空調系統改造提供了 “可落地、可復制、可推廣” 的范本，也為廣州派谷電子在工業級空調智能控制領域樹立了技術標桿。
未來，隨著 5G 技術的普及，可將 MCUC 的 4G 模塊升級為 5G，進一步降低通訊延遲（≤10ms），提升數據傳輸速率，支撐更復雜的 AI 控制算法（如基于數字孿生的實時優化）；同時可拓展 4G/5G 模塊的邊緣計算能力，實現部分控制邏輯本地化執行，減少云端依賴，為軌道交通檢修基地的 “零碳運維” 目標提供更強支撐。
