中央空調控制器-風機盤管分戶計費系統
時間: 2025-07-08瀏覽次數：
隨著建筑能耗問題的日益突出，水系統中央空調作為大型建筑中常見的空調形式，其能耗管理變得尤為重要。傳統的按面積分?jǐn)傎M(fèi)用的方式不僅缺乏公平性，也難以激勵用戶節約能源。
一、概述
隨著建筑能耗問題的日益突出，水系統中央空調作為大型建筑中常見的空調形式，其能耗管理變得尤為重要。傳統的按面積分?jǐn)傎M(fèi)用的方式不僅缺乏公平性，也難以激勵用戶節約能源。因此，實現水系統中央空調的分戶計費成為提升能源利用效率、促進節能減排的重要手段。本文將介紹如何通過科學的技術手段和管理方案，實現水系統中央空調的分戶計費，本方案使用廣州亞禾（派谷）電子科技有限公司的ACLINK風機盤管智能節能溫控器（以下簡稱ACLINK）。
二、分戶計費的目的與意義
分戶計費的核心目的在于通過精確計量每個用戶或區域的空調使用量，實現費用的公平分?jǐn)偅瑥亩钣脩艉侠硎褂每照{(diào)資源，減少能源浪費。具體意義包括：
1. 公平性：按實際使用量計費，避免“大鍋飯”現象，確保每個用戶支付的費用與其實際消耗的能源成正比。
2. 節能性：通過經濟杠桿作用，促使用戶主動調節空調使用習慣，減少不必要的能耗。
3. 管理便捷性：實現遠程監控和自動化計費，減輕物業管理人員的工作負擔，提高管理效率。
三、分戶計費的技術基礎
1. 水系統中央空調的工作原理
水系統中央空調通過水循環實現制冷或制熱功能，主要由冷凍水循環系統、冷卻水循環系統和主機三大部分組成。冷凍水循環系統負責將低溫冷凍水輸送至末端設備（如風機盤管），與室內空氣進行熱交換后返回主機再冷卻；冷卻水循環系統則負責排出系統總熱量，確保主機正常運行。
2. 分戶計費的技術手段
分戶計費技術主要依賴于精確的計量設備和先進的控制系統。目前，主流的分戶計費方法包括能量型計費、時間型計費以及兩者的混合型計費。
· 能量型計費：基于熱力學原理，通過測量用戶端供回水溫差和流量來計算冷熱量，直接反映用戶的實際用能情況。
· 時間型計費：通過監測末端設備（如風機盤管）的運行狀態（電動閥開關、風速檔位）來計算當量時間，間接反映用戶的用能情況。
· 混合型計費：結合能量型和時間型的優點，通常在大區域使用能量型計量主機能耗，末端使用時間型計量用戶使用量。

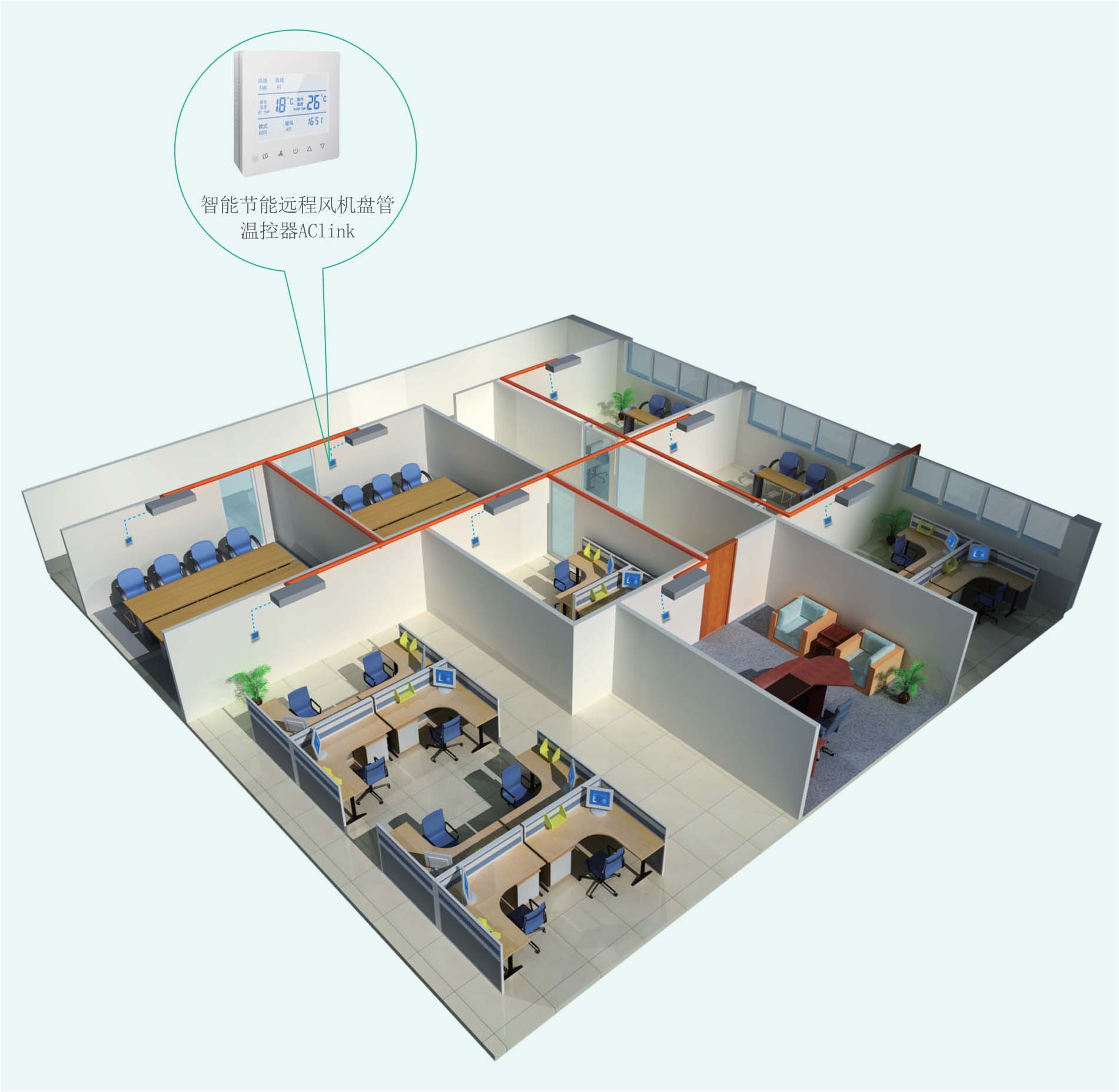

四、ACLINK風機盤管智能節能溫控器的計費方案
1. 產品概述

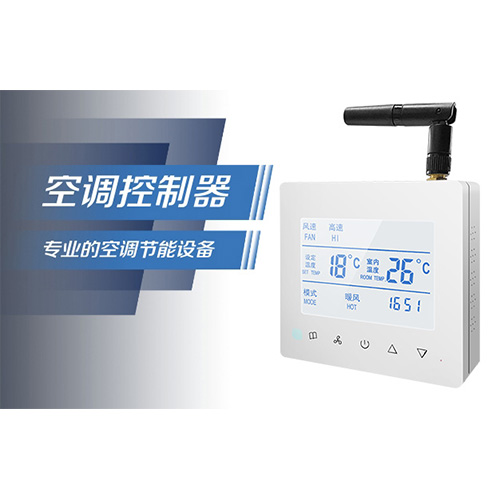

ACLINK是廣州亞禾電子科技有限公司自主研發的一款智能節能遠程風機盤管溫控器，專為二管制水系統設計。該產品集成了智能控制模塊、智能計費模塊、遠程通訊模塊和遠程監測模塊，能夠?qū)崿F(xiàn)對風機盤管和電動閥的精確控制，同時支持多種通訊方式（如RS485、LORA、WiFi、4G），便于遠程管理和數據傳輸。
2. 計費方案詳解
ACLINK支持兩種主要的分戶計費模式：固定工況系數計費和動態用電量分?jǐn)偂＿@兩種模式分別對應時間型計費和能量型計費的理念，但結合了ACLINK的獨特設計，實現了更精確、更靈活的計費方式。
模式一：固定工況系數計費
計算邏輯：
分?jǐn)傎M(fèi)用 = Σ（各工況時長 × 對應系數） × 內機制冷量 × 分?jǐn)傊祮蝺r(jià)
（涵蓋制冷/制熱低、中、高速工況）
其中，各工況時長指風機盤管在不同風速檔位（低速、中速、高速）下的運行時間，對應系數根據設備實際運行情況設定，內機制冷量為風機盤管的額定制冷能力，分?jǐn)傊祮蝺r(jià)由物業管理方根據系統總投資和運行成本確定。
適用場景：
· 用戶需工況下單位時長費用固定的場景，如商業租賃、公共區域分?jǐn)偂?br />
· 對費用穩定性要求高于精準性的場景。
優缺點：
· 優點：費用計算簡單，用戶可預估成本，便于財務管理。
· 缺點：可能與實際電表費用存在偏差，因?yàn)槲磩討B(tài)關聯用電量。
配置要點：
· 在ACLINK控制器或軟件中啟用“模式一”。
· 設置工況系數、內機制冷量、分?jǐn)倖蝺r(jià)參數。
模式二：動態用電量分?jǐn)?/strong>
計算邏輯：
首先計算分?jǐn)傁禂?shù)：
分?jǐn)傁禂?shù) = Σ（各工況時長 × 系數） × 內機制冷量
然后計算分?jǐn)傎M(fèi)用：
分?jǐn)傎M(fèi)用 =（該內機分?jǐn)傁禂?shù) × 總用電量 × 電價） / 全系統分?jǐn)傁禂?shù)總和
其中，總用電量由兼容電表實時采集，電價根據當?shù)仉娏緲?biāo)準設定。
適用場景：
· 需精準分?jǐn)倢?shí)際用電量的場景，如多租戶辦公、精確成本核算。
· 用戶可接受費用受其他用戶影響的場景。
優缺點：
· 優點：費用與實際用電量強關聯，公平性高。
· 缺點：用戶工況用電量受其他用戶影響；設備離線時數據采集中斷，影響精度；待機狀態用電無法分?jǐn)偂?br />
配置要點：
· 在ACLINK控制器或軟件中啟用“模式二”。
· 配置工況系數、內機制冷量，并接入兼容電表（推薦安科瑞/鼎臻品牌）。
· 確保電表數據實時采集至系統。
3. 硬件配置與實現
能量型計費硬件配置
· 超聲波流量計：用于測量冷凍水流量，具有高精度、抗污染能力強等特點。
· 四線制配對溫度傳感器：安裝在用戶進、回水管道上，測量供回水溫差，精度要求極高。
· 能量積算儀：集成流量與溫度數據，實時計算冷熱量。
時間型計費硬件配置
· 智能控制器（ACLINK）：實時監測風機盤管的運行狀態和電動閥的開關狀態。
· 電動二通閥：控制水路通斷，作為計費觸發條件。
· 通信模塊：支持RS485、LORA、WiFi、4G等多種通訊方式，實現數據傳輸。
4. 系統集成與軟件功能架構
ACLINK分戶計費系統的軟件架構采用分層設計，包括數據采集層、數據處理層和應用服務層。
· 數據采集層：負責從各戶的計量終端收集用能數據，包括供回水溫差、流量、風機盤管檔位運行時間等。
· 數據處理層：對采集的原始數據進行清洗、計算和存儲，核心功能是冷熱量計算和費用分?jǐn)偂?br />
· 應用服務層：提供用戶管理、數據查詢、賬單生成和遠程控制等功能，支持Web和小程序訪問。
五、系統實施中的關鍵問題與解決方案
1. 計量準確性問題
問題描述：水系統特有的水質污染可能導致傳感器漂移或堵塞，影響計量精度。
解決方案：
· 定期清洗和預膜處理，采用中性清洗技術剝離銹垢，納米級預膜劑在管道內壁形成保護層。
· 考慮管道熱損失補償，通過雙閉環控制算法減少管網熱損失。
· 對于風機盤管，調整送風相對濕度以提高冷量計算精度。
2. 系統兼容性問題
問題描述：在舊建筑改造中，能量型系統需改動水系統管道，可能影響原有系統運行。
解決方案：
· 分階段實施，先部署末端控制器實現時間型計量，再逐步升級為能量型系統。
· 時間型系統需解決水泵待機電量分?jǐn)倖栴}，通過PI控制器將外機總電量按末端使用比例分?jǐn)偂?br />
3. 收費策略爭議問題
問題描述：用戶可能對基礎費比例和計量單價產生質疑。
解決方案：
· 采用透明的計費方式，提供多種套餐選擇（如基礎費+超額計量模式）。
· 基于歷史數據動態調整單價，確保計費公平合理。
4. 數據安全風險問題
問題描述：數據傳輸過程中可能被截獲或篡改。
解決方案：
· 通信傳輸采用TLS 1.3或AES加密技術。
· 數據庫采用權限分級管理，確保數據安全。
六、經濟性與節能效果分析
1. 經濟性分析
ACLINK分戶計費系統的投資回報期通常為3-5年。能量型系統初始投資較高，但長期運行成本低；時間型系統初始投資低，但需考慮后期維護成本?；旌闲拖到y(tǒng)則平衡了投資與精度，提供了更具成本效益的解決方案。
2. 節能效果分析
實證研究表明，采用分戶計費后，中央空調系統整體能耗可降低15%-30%。這主要源于用戶節能意識的提高和系統運行效率的優化。例如，通過經濟杠桿作用，促使用戶在非使用時段關閉空調，減少待機能耗；系統還能根據實時負荷調整主機和水泵的運行狀態，減少空載能耗。
七、未來發展趨勢與技術展望
隨著物聯網、大數據和人工智能技術的發展，水系統中央空調分戶計費系統正朝著更智能、更精準的方向發展。未來系統將實現多源數據融合、自適應算法優化和個性化服務提供，進一步提升能源利用效率和用戶體驗。
1. 多源數據融合
未來系統將整合水系統、電系統和空氣系統的數據，通過機器學習算法優化分?jǐn)偰Ｐ停岣哂?jì)量精度。例如，結合風機盤管的運行狀態和室內外溫濕度數據，可更準確地評估用戶的實際用能需求。
2. 自適應算法優化
基于歷史數據和實時負荷預測，動態調整分?jǐn)傁禂?shù)和收費策略。例如，通過分析用戶用能習慣，預測高峰負荷并提前調整系統運行參數，減少能源浪費。此外，系統還將引入異常檢測和自修復功能，提高系統的可靠性和穩定性。
3. 個性化服務提供
根據用戶的用能習慣和偏好，提供定制化的節能建議和控制策略。例如，系統可分析用戶的溫度設置和使用時間，推薦更經濟的用能方案。同時，系統還將支持多終端訪問和智能交互，如語音控制、手勢識別等功能，進一步提升用戶的便捷性和滿意度。
八、結論
水系統中央空調分戶計費系統通過科學的計量技術和智能化的管理平臺，實現了能源使用的透明化和精細化管理。ACLINK風機盤管智能節能溫控器作為該系統的核心設備，支持多種計費模式和通訊方式，滿足了不同場景下的需求。隨著技術的不斷進步和應用的廣泛推廣，分戶計費系統將在建筑節能和用戶權益保障方面發揮越來越重要的作用，為構建綠色、低碳的建筑環境提供有力支撐。
